Машина передовых артилерийских наблюдателей на базе Pz III

ivannemesis
Откуда: г. Владивосток, Приморский край
Добрый день уважаемые форумчане.
Давненько заинтересовался вражеским аппаратом на базе тройки с длинющим названием Panzerbeobachtungswagen (Pz.beob.wagen).
По нашенски выражаясь - машина передовых артилерийских наблюдателей.
Захотелось себе такой на полочку. За основу был взят "Командирский танк Т-3" от Звезды.
Причина такого жуткого выбора достаточно прозаическая: данная модель, по сравнению с аналогами, весьма дешева, а посему ее не жалко распилить и перекроить до безобразия. Делать такое с Дрэгоном или Тамией - просто напросто жаба задавит.
Кстати Дрэгон производит Pz.beob.wagen, но, во первых, он недостаточно часто встречается в продаже, во вторых, он представляет из себя сборную солянку всех модификаций, а в третьих, имхо, весьма не точен (судил по фотографиям готовой модели).
Про звездовскую тройку можно говорить практически вечно. Точнее про ее недостатки.
Это и странный пластик, который при резке слоится как полиэтилен, и огромное количество облоя, недоливов и прочих прелестей экстремального моделизма.
Ну да ладно, хоть и не легко, но с этим можно бороться.
Прежде всего определился с базовой модификацией танка, переделанного в машину артилеристов. Им стал Pz III G средних серий (его лобовое допбронирование больше приглянулось).
Учитывая базовую модель Ausf F, определися с списком первичных переделок.
Корпус:
Лобовая плита подбашенной коробки - с шаровой установкой "30" но новым смотровым прибором (у Звезды есть для ШтуГа)
Накладная броня на переднюю часть корпуса - 3 детали.
Накладная броня на корму.
Крепежные уголки по бокам и сзади корпуса.
Вентиляция на люках моторного отделения.
Заливочный лючек.
крышка стартера с основой.
и пр....
список до сих пор открыт...
Башня:
новые поручни.
Вентилятор боевого отделения.
Смотровой прибор с крышкой.
новая командирская башенка.
Сундук Роммеля (дикий ужас наравне с башенкой).
Новая маска с амбразурой пумемета и имитацией орудия.
Люки на башню (на свою голову один решил сделать приоткрытым).
и снова пр.....
надгусенечные полки будут делаться заново, во всем и навесами на них и корпус.
С гусеницами, судя по всему, придется аналогично повозиться.

На данный момент модель в состоянии страшного запила, но результаты уже проглядываются.

ivannemesis
Откуда: г. Владивосток, Приморский край
06.10.10 [12:16]
#2

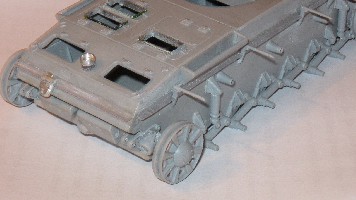

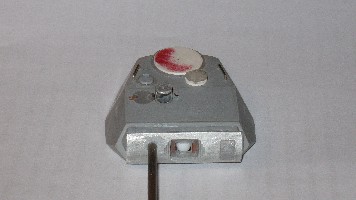

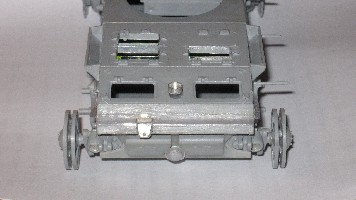

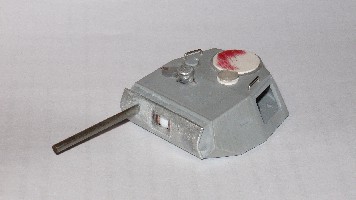

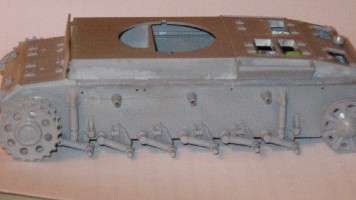

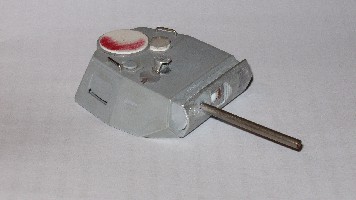

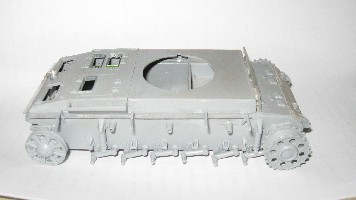

Фото машины на данном этапе:
Чур особо ничем не кидаться :)
Вложения

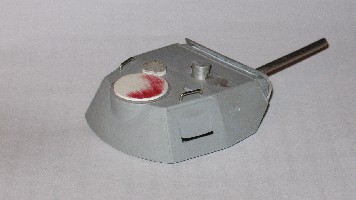

Башня 5.JPG

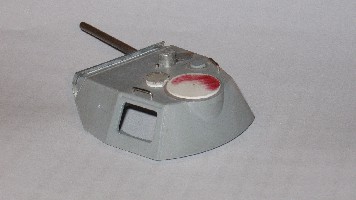

Башня 4.JPG
Башня 3.JPG
Башня 2.JPG
Башня 1.JPG
Корпус 5.JPG
Коопус 4.JPG
Корпус 3.JPG
Корпус 2.JPG
Корпус 1.JPG

Dr_Breen
Откуда: Владивосток
06.10.10 [13:19]
#3
Иван, на основании чего ведете перепил, проекции есть какие-либо?

ivannemesis
Откуда: г. Владивосток, Приморский край
06.10.10 [14:13]
#4
Пилю непоследственно по чертежам трешки, поскольку по арт.набу попалась только одна боковинка и весьма приблизительная, сама боковинка, судя по всему, из серии Panzer Tracts, оттуда и перепечатывается всеми, кому не лень, так что больная часть переделок (благо чисто по арт.набу их не много) делается по фото с соответсвующими погрешностями.
Из литературы Торнадо - Panzer III в четырех частях + класики жанра: Барятинский и другие.

Модель, судя по всему, будет пилиться ооочень долго - в добавок к косякам самой модели волей-неволей добавляю свои, потом переделываю (например заднюю кормовую плиту сточил вровень, буду наращивать).

Сразу дам совет - если есть желание сделать что-либо подобное - не берите звезду, дороже выйдет, не по деньгам, так по времени и нервам.
Тот факт что модель уже не фигурирует на сайте производителя уже сам по себе говорит о многом.

ПанСерж
Откуда: Донецк
Аватара пользователя
06.10.10 [16:29]
#5
Приветствую.
Интересная машина. А с прототипом определились? Дело в том, что таких "беобахтунгов" было минимум 4 типа отличавшихся в основном ходовкой и макетом ствола. И вы выбрали не самый распространённый вариант. Вот нашёл единственно африканца полностью подходящего под вашу модель:

С уважением, ПанСерж

ivannemesis
Откуда: г. Владивосток, Приморский край
07.10.10 [12:46]
#6
Есть еще несколько фото в электронке и в печатном виде (к сожалению отсканировать пока нет возможности).
Кстати, в упомянутой "Торнадо - Panzer III" есть схемы как самой машины, так и отдельных ее элементов, но, в отличие от подобных схем к базовым танкам, не очень точны и имеют внутренние противоречия, в частности в плане смешения модификаций. Хотя в целом весьма и весьма полезны.
Вложения

ivannemesis
Откуда: г. Владивосток, Приморский край
07.10.10 [12:51]
#7
Стоит сказать, что мания немцев к постоянным переделкам, модификациям, подмодификациям и подподмодификациям :) еще больше путает:
Вроде шасси одно и то же, и основные детали идентичны, и все вроде бы то, а вот приглядевшись обнаруживаешь, что машинки то разные. В мелочах, но все ж. Мелочь не всегда можно опустить. :)

ivannemesis
Откуда: г. Владивосток, Приморский край
08.10.10 [15:16]
#8
Благодаря подсказке Dr_Breen'а обратил внимание на башню, а именно на ее пропорции.
С самого начала не хотел ложить башню в чертежи (был весьма наслышан), думая ограничиться доработкой мелочевки, но пришлось.
Она оказалась шире на 2-2,5 мм, выше на 2 и короче на 4 - 4,5 мм. В результате все пропорции башни мягко говоря искажены. А задняя стенка башни и линии стыков с боковыми вообще из ряда вон.
Придется изменять форму кормового листа, в основном путем его наращивания. Хорошо хоть не навешал на башню всю мелочевку, было бы более обидно.
Надо было с самого начала ложить башню в чертежи и не бояться пилить...
Вобщем "Да здравствует ранняя Звезда" :-(
